UmlCraft
Class, use case, sequence, activity, state machine, component and deployment diagrams in a fast, native desktop app for Windows, macOS and Linux. Opens your Astah projects, draws them the way Astah does and writes them back. Imports Java, C#, C++ and Python sources. Your models stay on your machine, as plain, diff-friendly JSON.
Klassen-, Use-Case-, Sequenz-, Aktivitäts-, Zustands-, Komponenten- und Verteilungsdiagramme in einer schnellen, nativen Desktop-App für Windows, macOS und Linux. Öffnet deine Astah-Projekte, zeichnet sie so wie Astah und schreibt sie zurück. Importiert Java-, C#-, C++- und Python-Quellcode. Deine Modelle bleiben auf deinem Rechner – als schlichtes, diff-freundliches JSON.

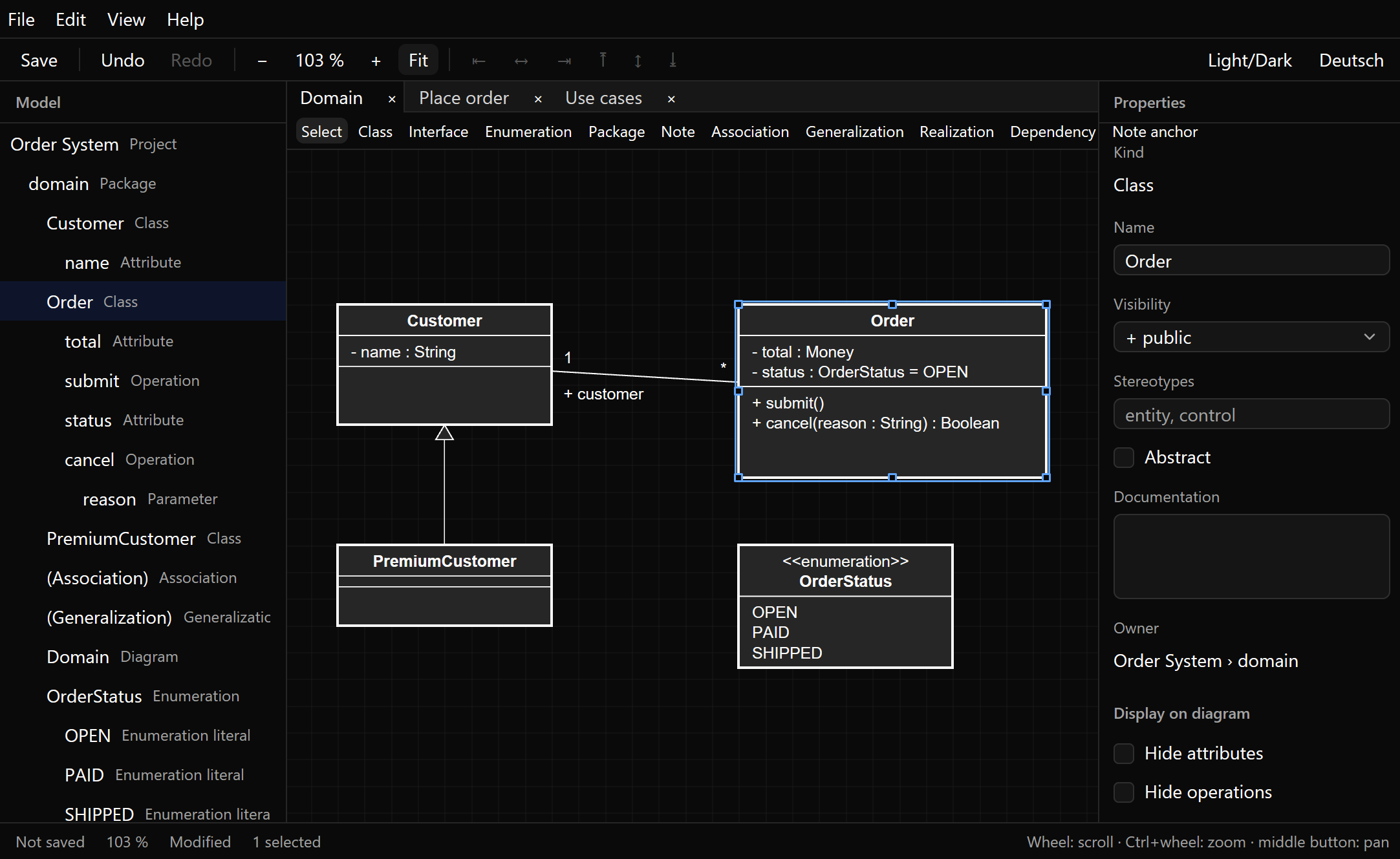

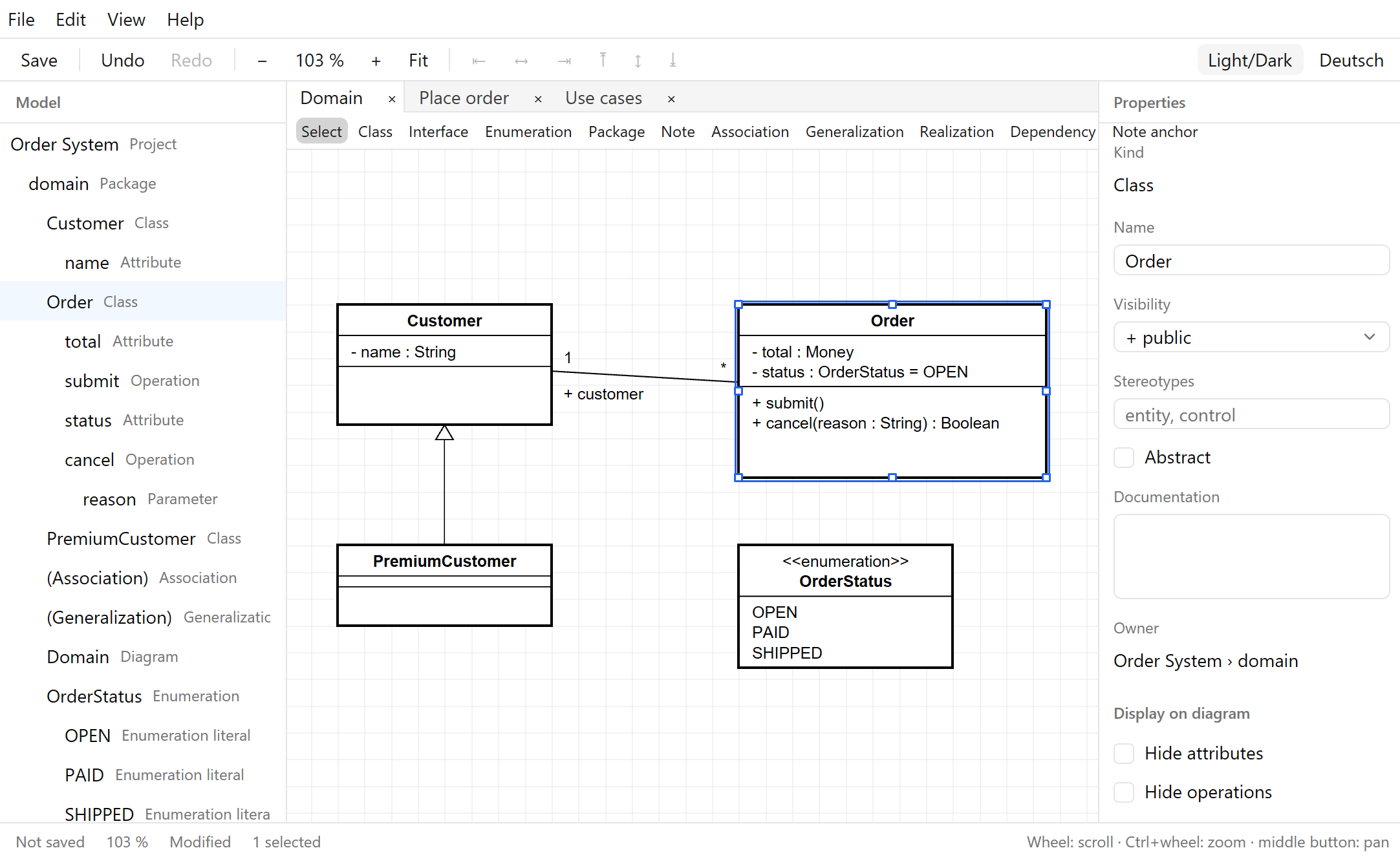

Double-click and write + name : Type [0..*] = init or + op(p : T) : R. UmlCraft parses it and links known classifiers as real types.
Doppelklick und + name : Typ [0..*] = init oder + op(p : T) : R schreiben. UmlCraft zerlegt das und verknüpft bekannte Klassifizierer als echte Typen.

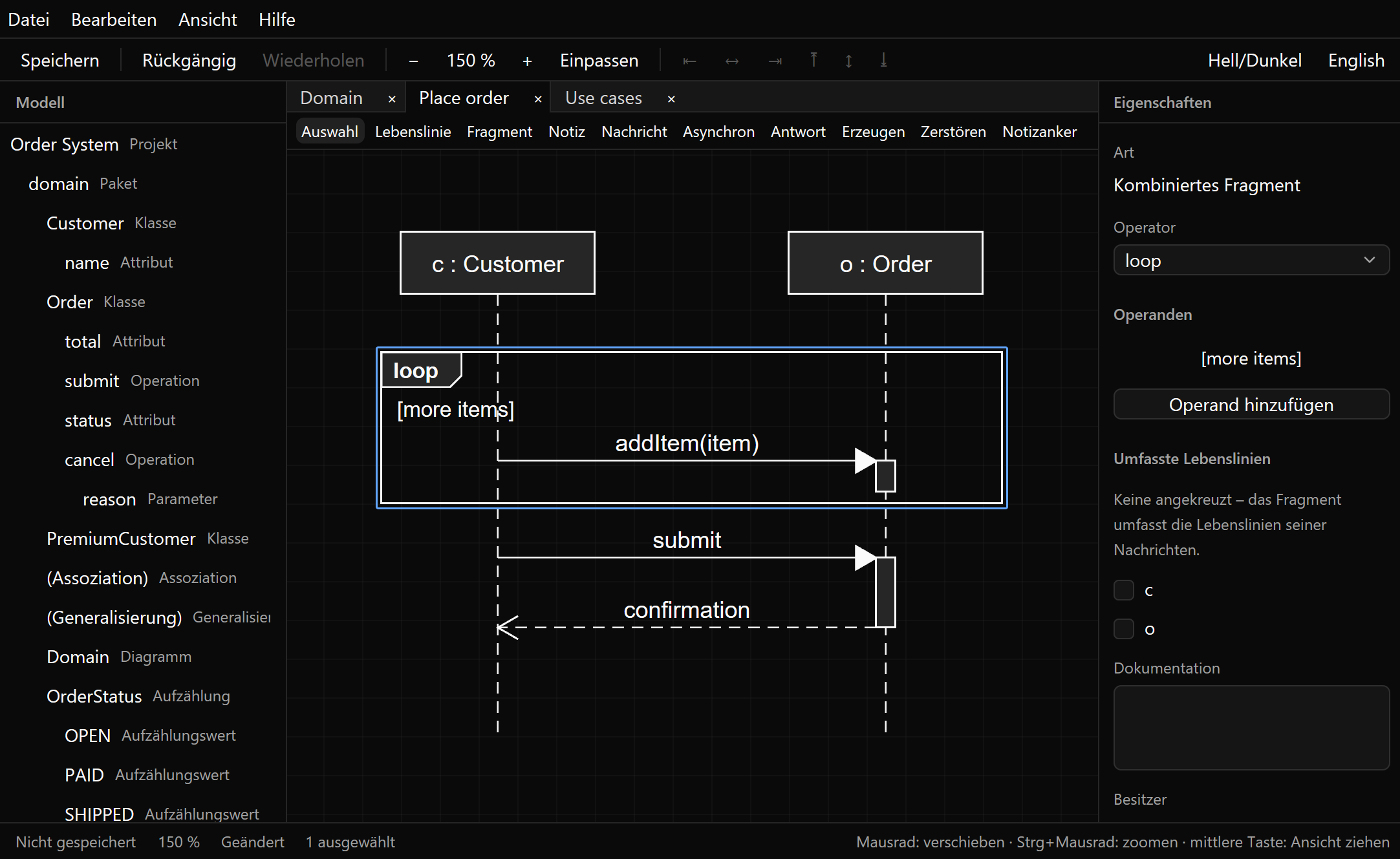

Diagrams are laid out with Astah’s measures, so an imported diagram looks the same. Export the open diagram as SVG or PNG; for sequence diagrams the SVG matches Astah’s practically pixel for pixel.
Diagramme werden mit Astahs Maßen gesetzt, ein importiertes Diagramm sieht also genauso aus. Das offene Diagramm lässt sich als SVG oder PNG exportieren; bei Sequenzdiagrammen gleicht das SVG dem von Astah praktisch pixelgenau.
Open .asta files directly, with layouts, colors and notes. Export back through Astah’s official API, not its fragile file format.
.asta-Dateien direkt öffnen, mit Layout, Farben und Notizen. Export zurück über Astahs offizielle API statt über das empfindliche Dateiformat.
Tools reads Java, C#, C++ and Python sources: classes, interfaces, enums and records with their members, generics, base classes and documentation. Importing again updates the model; 6,300 Java files take about ten seconds.
Werkzeuge liest Java-, C#-, C++- und Python-Quellen: Klassen, Schnittstellen, Enums und Records samt Membern, Generics, Basisklassen und Dokumentation. Ein erneuter Import aktualisiert das Modell; 6.300 Java-Dateien dauern etwa zehn Sekunden.
Tabs, tool palettes with connection rules, rubber-band selection, alignment, zoom to fit, waypoints, copy and paste, drag and drop from the model tree onto the canvas. Undo for every change, even a whole import.
Tabs, Werkzeugpaletten mit Verbindungsregeln, Rahmenauswahl, Ausrichten, Einpassen, Wegpunkte, Kopieren und Einfügen, Ziehen aus dem Modellbaum auf die Zeichenfläche. Rückgängig für jede Änderung, auch einen ganzen Import.
.ucraft projects are pretty-printed, stably sorted and versioned JSON. They read well in Git and merge like code.
.ucraft-Projekte sind formatiertes, stabil sortiertes und versioniertes JSON. Sie lesen sich gut in Git und lassen sich wie Code mergen.

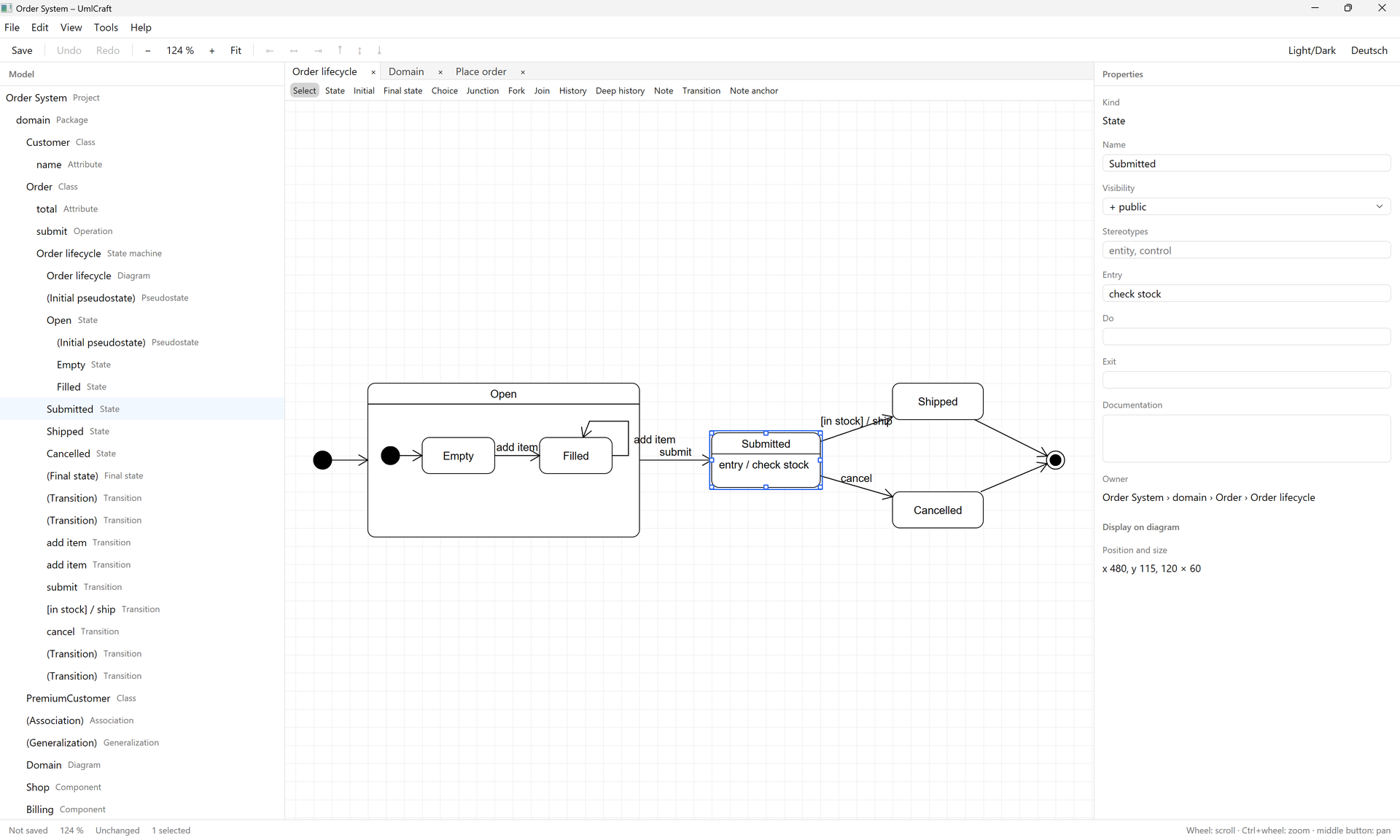

List<Order>List<Order>name : Class with a slot per attribute, links between them, as in Astahname : Klasse mit einem Slot je Attribut und Links dazwischen, wie in Astahtrigger [guard] / effect, self-transitionstrigger [guard] / effect, SelbsttransitionenActions, initial and final nodes, decision, merge, fork and join, object nodes with a state such as [filled], flows with guards and nested partitions. Astah’s UML 1.4 activity graphs are translated on import.
Aktionen, Start- und Endknoten, Verzweigung, Zusammenführung, Gabelung und Vereinigung, Objektknoten mit Zustand wie [filled], Flüsse mit Guards und verschachtelte Partitionen. Astahs UML-1.4-Aktivitätsgraphen werden beim Import übersetzt.
Components and artifacts with their icons, instances as name : Type, dependencies, realizations and associations.
Komponenten und Artefakte mit ihren Symbolen, Instanzen als name : Typ, Abhängigkeiten, Realisierungen und Assoziationen.
Nodes and node instances that take what is deployed on them along when moved. Astah’s API has no editor for these two kinds, so they are exported as class diagrams.
Knoten und Knoteninstanzen, die beim Verschieben mitnehmen, was auf ihnen verteilt ist. Astahs API hat für diese beiden Arten keinen Editor, deshalb gehen sie als Klassendiagramme hinaus.
UmlCraft is built after the model of Astah Professional, so moving over is painless. Open an .asta file and you get the model with all seven diagram kinds, positions, sizes, waypoints, line styles, notes and colors. Diagrams are drawn with Astah’s measures, so they look the same as in Astah.
UmlCraft ist nach dem Vorbild von Astah Professional gebaut – der Umstieg tut nicht weh. Öffne eine .asta-Datei und du bekommst das Modell mit allen sieben Diagrammarten, samt Positionen, Größen, Wegpunkten, Linienstilen, Notizen und Farben. Gezeichnet wird mit Astahs Maßen, die Diagramme sehen also aus wie in Astah.
Going back works too: when Astah is installed, File › Export › Astah project rebuilds the model through Astah’s official API, using the JRE that ships with Astah. Whatever cannot be carried over is reported, never silently dropped.
Auch zurück geht es: Ist Astah installiert, baut Datei › Exportieren › Astah-Projekt das Modell über Astahs offizielle API neu auf, mit der JRE, die Astah mitbringt. Was nicht übertragen werden kann, wird gemeldet – nie stillschweigend verworfen.
For documents and wikis, File › Export › Diagram as SVG or as PNG writes the open diagram the way Astah exports it, in Astah’s colors and at its size.
Für Dokumente und Wikis schreibt Datei › Exportieren › Diagramm als SVG oder als PNG das offene Diagramm so, wie Astah es exportiert – in Astahs Farben und Größe.
.ucraft
UmlCraft · JSON
01Option 1 · RecommendedOption 1 · Empfohlen
Ready-to-run builds for all three systems. Nothing to install: unpack and start.
Fertige Builds für alle drei Systeme. Nichts zu installieren: entpacken und starten.
UmlCraft uses the SignPath Foundation for code signing: free code signing provided by SignPath.io, certificate by SignPath Foundation.
UmlCraft nutzt die SignPath Foundation für die Code-Signierung: kostenlose Code-Signierung durch SignPath.io, Zertifikat von der SignPath Foundation.
Release 0.5.0 is not signed yet. Windows: SmartScreen warns about an unknown publisher; choose More info › Run anyway. macOS: after copying the app to Applications, run xattr -dr com.apple.quarantine /Applications/UmlCraft.app once. Linux: needs Vulkan, xkbcommon, Wayland or X11 and Fontconfig. Checksums and release notes are on GitHub.
Release 0.5.0 ist noch nicht signiert. Windows: SmartScreen warnt vor einem unbekannten Herausgeber; Weitere Informationen › Trotzdem ausführen wählen. macOS: nach dem Kopieren in „Programme“ einmal xattr -dr com.apple.quarantine /Applications/UmlCraft.app ausführen. Linux: braucht Vulkan, xkbcommon, Wayland oder X11 und Fontconfig. Prüfsummen und Release-Notes stehen auf GitHub.
Workspace, GPUI canvas with pan and zoom, selection, grid snapping, undo/redo, themes, German/English.
Workspace, GPUI-Zeichenfläche mit Verschieben und Zoom, Auswahl, Rasterfang, Undo/Redo, Themes, Deutsch/Englisch.
Validated, invertible operations and transactions; the JSON project format.
Geprüfte, umkehrbare Operationen und Transaktionen; das JSON-Projektformat.
Menus, tabs, palettes, properties, files, clipboard, waypoints, drag and drop.
Menüs, Tabs, Paletten, Eigenschaften, Dateien, Zwischenablage, Wegpunkte, Drag & Drop.
Inline editing with a declaration parser, association ends, lollipops.
Direktes Bearbeiten mit Deklarations-Parser, Assoziationsenden, Lollipops.

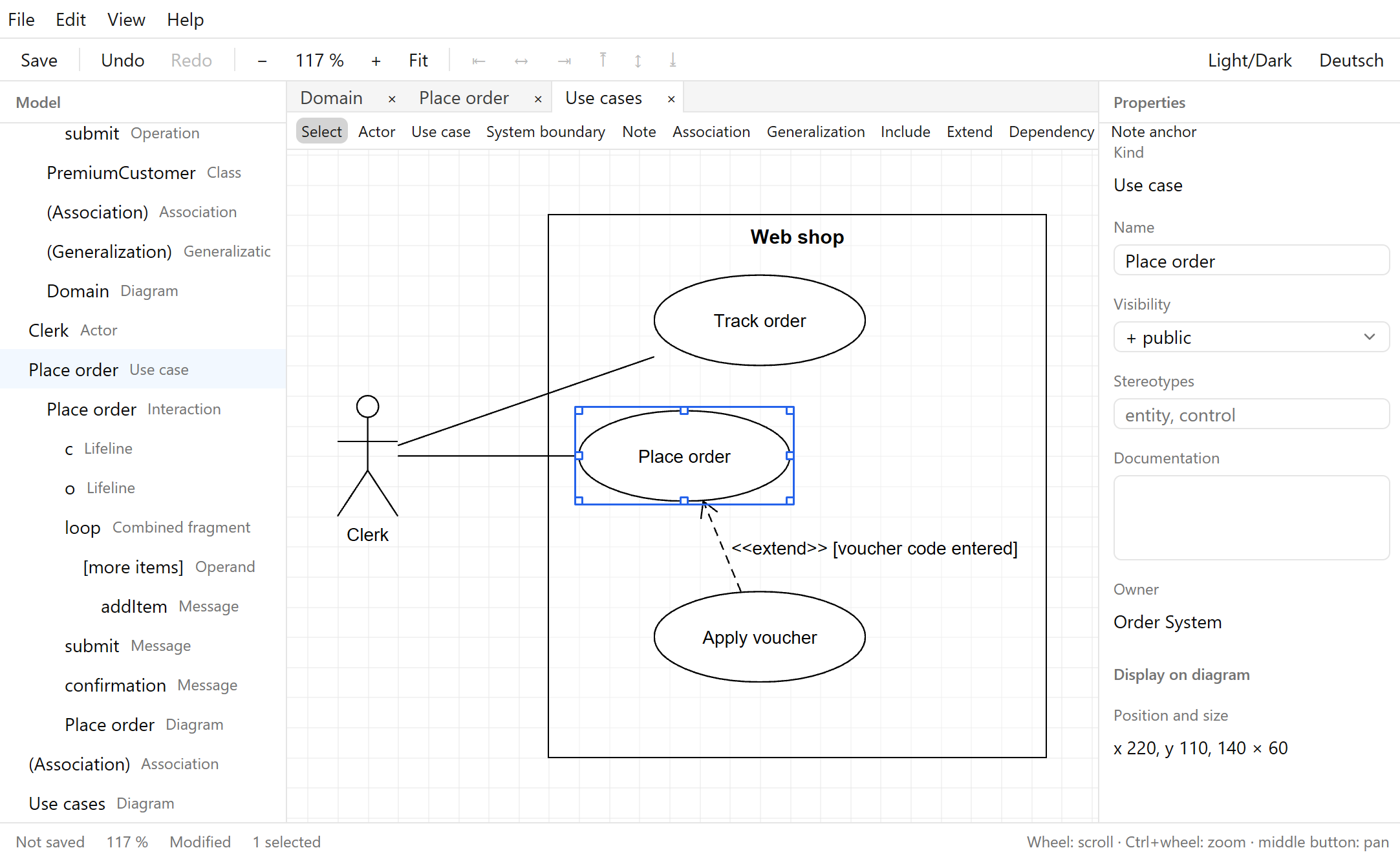

System boundaries, extension points, extend with conditions.
Systemgrenzen, Erweiterungspunkte, Extend mit Bedingung.

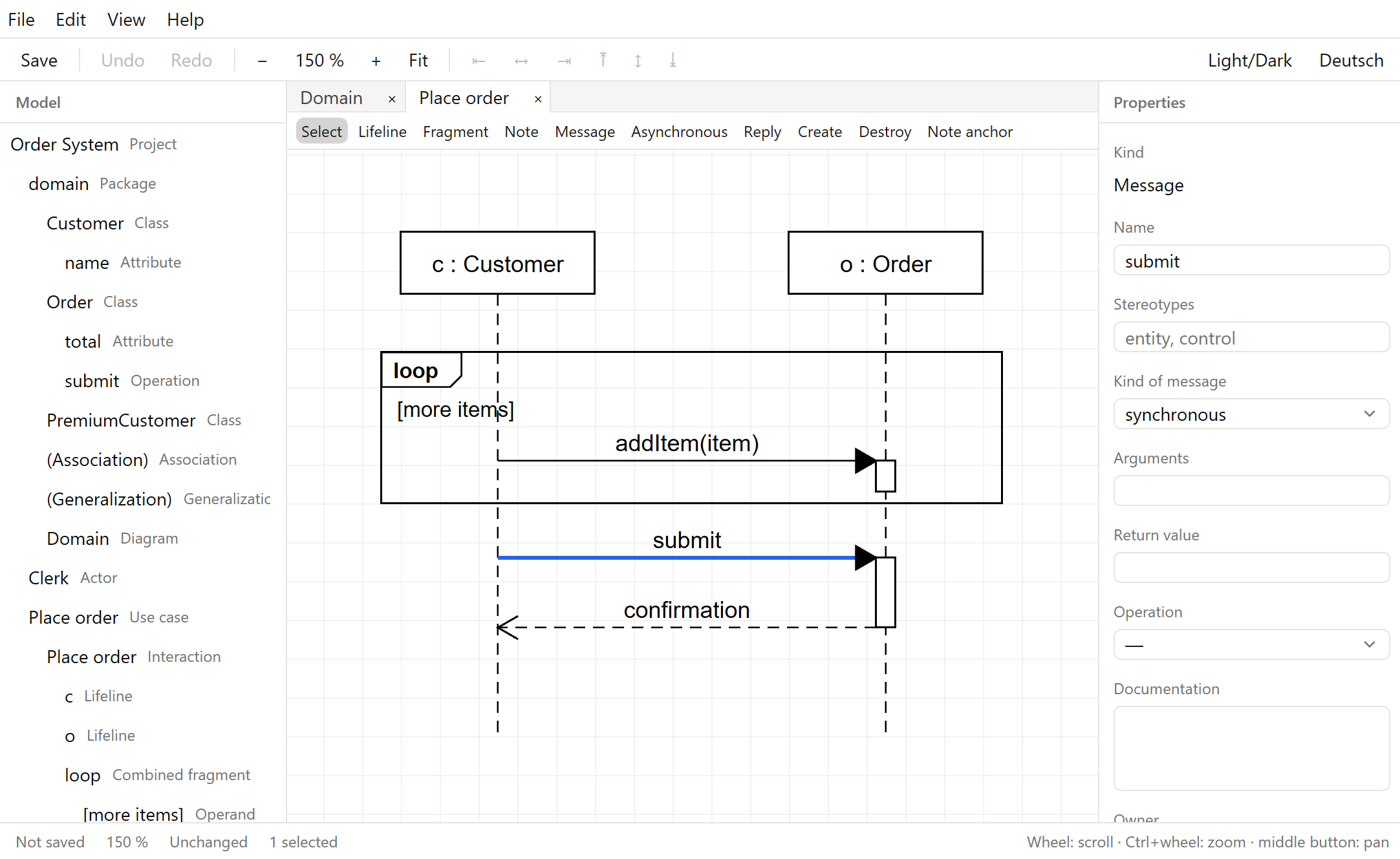

Ordered messages, activation bars, combined fragments.
Geordnete Nachrichten, Aktivierungsbalken, kombinierte Fragmente.
Read .asta files; write them through the Astah API.
.asta lesen; über die Astah-API schreiben.
Actions, control nodes, object nodes, partitions; SVG export.
Aktionen, Kontrollknoten, Objektknoten, Partitionen; SVG-Export.
Three more diagram kinds, sequence diagrams with Astah’s geometry, PNG export.
Drei weitere Diagrammarten, Sequenzdiagramme mit Astahs Geometrie, PNG-Export.
Java sources into the model; templates, qualifiers and line styles as in Astah; downloads for Windows, macOS and Linux.
Java-Quellen ins Modell; Templates, Qualifizierer und Linienstile wie in Astah; Downloads für Windows, macOS und Linux.
Three more source languages, object diagrams, orthogonal states, internal transitions.
Drei weitere Quellsprachen, Objektdiagramme, orthogonale Zustände, interne Transitionen.
Composite structure diagrams with ports, parts and connectors; later code generation and signed builds.
Kompositionsstrukturdiagramme mit Ports, Parts und Konnektoren; später Codegenerierung und signierte Builds.
Every line is on GitHub, dual licensed under Apache-2.0 and MIT. Read it, fork it, build on it.
Jede Zeile liegt auf GitHub, doppelt lizenziert unter Apache-2.0 und MIT. Lesen, forken, darauf aufbauen.
Pure Rust on GPUI, painted straight to the GPU. No Electron, no web view.
Reines Rust auf GPUI, direkt auf die GPU gezeichnet. Kein Electron, keine Web-View.
Modeled after Astah Professional: model tree, diagram tabs, palettes and properties where you expect them.
Nach dem Vorbild von Astah Professional: Modellbaum, Diagramm-Tabs, Paletten und Eigenschaften dort, wo man sie erwartet.
Everything runs locally on your own files. No account, no cloud between you and your model.
Alles läuft lokal auf deinen eigenen Dateien. Kein Konto, keine Cloud zwischen dir und deinem Modell.
Like UML itself, elements and their presentations are separate. One class can appear on many diagrams.
Wie in UML selbst sind Elemente und ihre Darstellungen getrennt. Eine Klasse kann auf vielen Diagrammen erscheinen.
English and German out of the box, following the system language unless you choose otherwise.
Deutsch und Englisch ab Werk; ohne eigene Wahl folgt die App der Systemsprache.
umlcraft-modelMetamodel, diagrams and presentations, operations, documents with undo/redo.
Metamodell, Diagramme und Darstellungen, Operationen, Dokumente mit Undo/Redo.
umlcraft-format.ucraft files: JSON, stably sorted, versioned with migrations.
.ucraft-Dateien: JSON, stabil sortiert, versioniert mit Migrationen.
umlcraft-notationUML notation without UI: scene, hit testing, palettes, connection rules.
UML-Notation ohne Oberfläche: Szene, Trefferprüfung, Paletten, Verbindungsregeln.
umlcraft-astaRead-only import of Astah .asta files.
Lesender Import von Astah-.asta-Dateien.
umlcraft-asta-exportExport to .asta through an installed Astah and its API.
Export nach .asta über ein installiertes Astah und dessen API.
tools/asta-exportThe small Java tool that drives the Astah API.
Das kleine Java-Werkzeug, das die Astah-API steuert.
umlcraft-reverseSource import: tree-sitter front-ends, a language-neutral IR, merging into the model. Java, C#, C++ and Python.
Quellcode-Import: tree-sitter-Frontends, eine sprachneutrale Zwischenform, Einmischen ins Modell. Java, C#, C++ und Python.
tools/jdk-typesThe Java tool that writes the table of JDK types for the Java import.
Das Java-Werkzeug, das die Tabelle der JDK-Typen für den Java-Import schreibt.
umlcraft-appThe GPUI application: workspace, canvas, properties, menus.
Die GPUI-Anwendung: Workspace, Zeichenfläche, Eigenschaften, Menüs.
Every crate, with its tests, on GitHub.
Alle Crates samt Tests auf GitHub.
